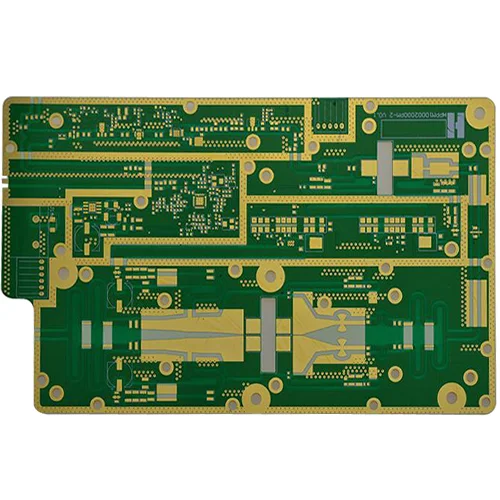

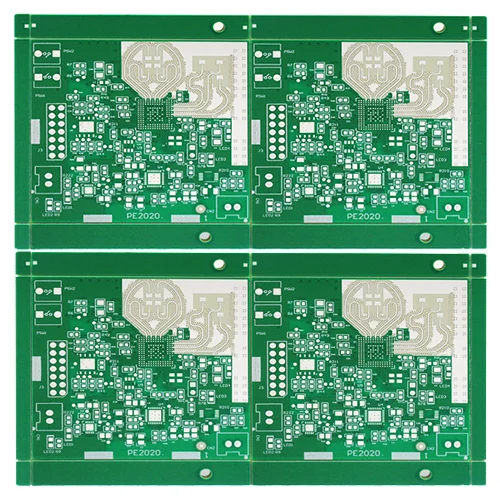

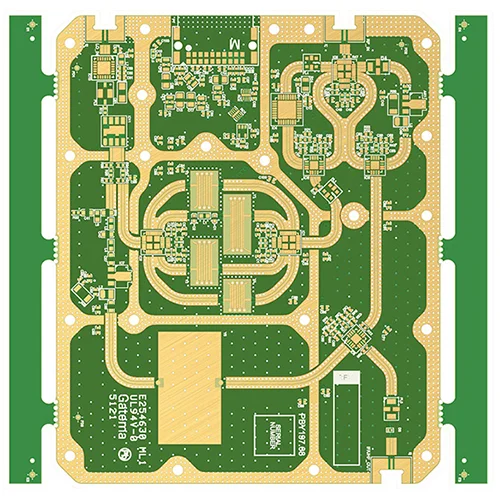

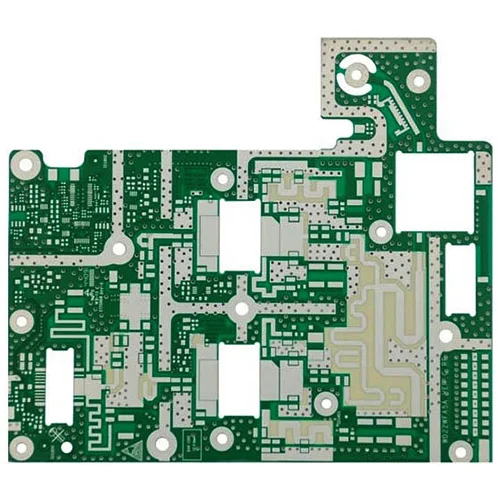

Placa PCB de alta frecuencia híbrida

La PCB híbrida se usa comúnmente en productos de la serie RF de microondas

Encuentre una gran selección de placa PCB de alta frecuencia híbrida de China en ViafUll. Proporcione un servicio postventa profesional y el precio correcto, esperando la cooperación. Con el rápido desarrollo de la tecnología de comunicación electrónica, para lograr la transmisión de señal de alta velocidad y alta fidelidad, se utilizan cada vez más PCB de radiofrecuencia de microondas en equipos de comunicación. Los materiales dieléctricos utilizados en las placas de circuito híbrido de alta frecuencia tienen excelentes propiedades eléctricas y una buena estabilidad química, que se manifiestan principalmente en los siguientes cuatro aspectos.

1. La PCB híbrida tiene las características de pérdida de transmisión de señal baja, tiempo de retraso de transmisión corto y baja distorsión de transmisión de señal.

2. Excelentes propiedades dieléctricas (se refiere principalmente a una DK dieléctrica baja relativa DK, bajo factor de pérdida dieléctrica DF). Además, las propiedades dieléctricas (DK, DF) permanecen estables en cambios ambientales como la frecuencia, la humedad y la temperatura.

3. Control de impedancia característica de alta precisión.

4. La PCB híbrida tiene una excelente resistencia al calor (TG), procesabilidad y adaptabilidad.

Los PCB híbridos de alta frecuencia de microondas se utilizan ampliamente en equipos de comunicación, como antenas inalámbricas, antenas de recepción de la estación base, amplificadores de potencia, sistemas de radar, sistemas de navegación, etc.

Según uno o más factores, como el ahorro de costos, la mejora de la resistencia a la flexión y el control de la interferencia electromagnética, el diseño de laminación de alta frecuencia debe usar el prepregio de alta frecuencia con flujo de resina bajo y sustrato FR-4 con superficie dieléctrica lisa. Laminado compuesto de alta frecuencia. En este caso, existe un gran riesgo de control de adhesión del producto durante el proceso de presión.

Método de apilamiento de PCB híbrido de alta frecuencia de microondas y características

1. Una estructura de laminación compuesta de profundidad controlable de PCB híbrida de alta frecuencia, la PCB híbrida de alta frecuencia incluye la capa de cobre L1 (hoja de alta frecuencia), capa de cobre L2 (lámina PP), capa de cobre L3 (sustrato de resina epoxi), capa de cobre L4 en secuencia; Las capas de cobre L2, L3, L4 están provistas de ranuras del mismo tamaño en la misma posición; La capa de cobre L4 está dispuesta con material de amortiguación tres en uno de adentro hacia afuera, y la placa de acero y el papel Kraft se apilan de exterior a exterior en secuencia; La placa de aluminio, la placa de acero y el papel Kraft se apilan en la capa de cobre L1 desde adentro hacia afuera.

2. Según la primera característica, el material de amortiguación tres en uno es un material de tampón intercalado entre dos capas de película de lanzamiento.

3. Según la primera característica, la estructura laminada de la placa híbrida profunda controlada de la placa de alta frecuencia de la presente invención se caracteriza en el sentido de que la hoja de alta frecuencia es una placa de politetrafluoroetileno.

Las características de expansión y contracción de la placa compuesta de PCB híbrida de alta frecuencia son diferentes de las del sustrato ordinario de resina epoxi, por lo que la deformación y la contracción de la junta son difíciles de controlar, y el método de procesamiento de primero en surcar y luego presionar causará el problema de las abolladuras de metal en la placa. El material de búfer de tres en uno se coloca en un lado de la ranura, y el material del búfer se puede llenar en el orificio de la ranura durante la presión para evitar el problema de las abolladuras. La presión del búfer de papel Kraft se coloca en ambos lados del cartón para equilibrar la transferencia de calor de manera uniforme, y la placa de acero se establece para garantizar una conducción de calor uniforme durante el presionamiento, de modo que la presión está plana y el calor y la presión durante el proceso de prensado están equilibrados, para controlar mejor la curvatura y la expansión de la tabla.

Con el rápido desarrollo de la tecnología de comunicación 5G, se presentan requisitos de mayor frecuencia para equipos de comunicación. Hay muchos PCB híbridos de alta frecuencia de microondas en el mercado. La tecnología de fabricación de estos PCB híbridos de alta frecuencia de microondas también presenta requisitos más altos. Nos hemos especializado en el procesamiento de IPCB durante más de 10 años y podemos proporcionar servicios de fabricación de PCB híbrido de múltiples capas. Tenemos todo el equipo requerido para todo el proceso de producción de PCB híbrido de múltiples capas, cumpla con el sistema de gestión estándar internacional ISO9001-2000 y hemos aprobado la certificación del sistema IATF16949 e ISO 14001. Nuestros productos han aprobado la certificación UL y cumplen con los estándares IPC-A-600G e IPC-6012A. Podemos proporcionar muestras de PCB híbridas de alta frecuencia de alta calidad, alta estabilidad y alta adaptabilidad y servicios de lotes de alta adaptación.
