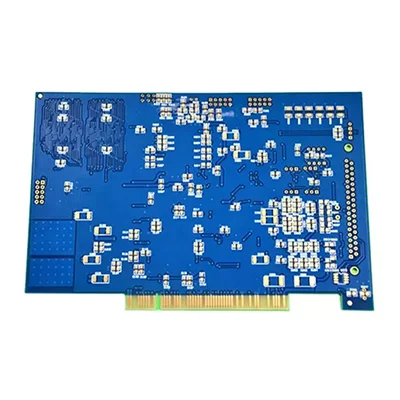

PCB de control de placa base de dedo dorado de múltiples capas

Procesamiento detallado de los dedos de oro PCB:

1. Para las placas de PCB que necesitan ser conectadas y desconectadas con frecuencia, los dedos de oro generalmente deben estar densos para aumentar la resistencia al desgaste de los dedos de oro.

2. Los dedos de oro deben inclinarse hacia atrás, generalmente 45 °, otros ángulos como 20 °, 30 °, etc. Si el diseño no se inclina hacia atrás, hay un problema. La flecha en la figura a continuación muestra un ángulo de inclinación de 45 °:

3. El dedo de oro necesita hacer una ventana de soldadura completa. El pasador no necesita abrir la malla de acero;

4. La distancia mínima entre las almohadillas de Shenxi y Shenyin es de 14 millones. Se recomienda que la almohadilla esté a más de 1 mm de la posición del dedo, incluida la almohadilla Via;

5. No aplique cobre en la superficie del dedo de oro.

Ficha de datos
