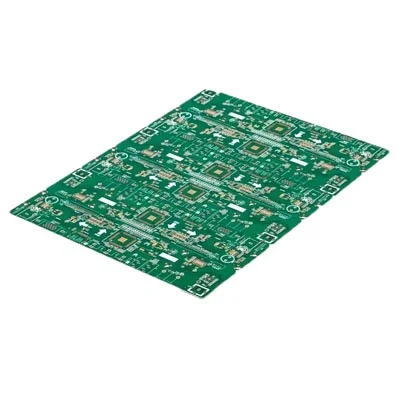

PCB de control de impedancia electrónica FR4

Cinco factores que afectan la impedancia

Primero: espesor dieléctrico. El aumento del grosor dieléctrico puede aumentar la impedancia, mientras que reducir el grosor dieléctrico puede reducir la impedancia; Diferentes tabletas semisólidas tienen un contenido de pegamento y un grosor diferentes. El grosor prensado está relacionado con la planitud de la trituradora y el programa de la placa de prensa; Para cualquier tipo de placa utilizada, se debe calcular el grosor de la capa dieléctrica que se puede producir, lo cual es propicio para los cálculos de diseño. La tolerancia al molde de prueba es la clave para el control del espesor dieléctrico.

Segundo: ancho de línea. El aumento del ancho de la línea puede reducir la impedancia, mientras que reducir el ancho de la línea puede aumentar la impedancia. Los requisitos de control del ancho de línea pueden cumplir mejor la brecha de los requisitos de control de impedancia dentro de la tolerancia de +/- 10%. La brecha no puede exceder el 10%. El ancho se controla principalmente por control de grabado. Para garantizar el ancho de la línea, la película de ingeniería se compensa de acuerdo con el grabado del lado de grabado, el error de fotografía y el error de transferencia gráfica para cumplir con los requisitos de ancho de línea.

Tercero: espesor de cobre. La reducción del grosor de la línea puede aumentar la impedancia, mientras que aumentar el grosor de la línea puede reducir la impedancia; El ancho de la línea se puede controlar mediante control de electroplatación gráfica o utilizando la lámina de cobre del grosor correspondiente. El control del grosor de cobre requiere un control uniforme. Los bloques de sangrado de líneas finas y líneas de aislamiento se agregan para evitar un grosor desigual de cobre en la línea, lo que afecta la distribución de impedancia desigual a la distribución de cobre en las superficies CS y SS. El tablero se pasa en la Junta para lograr el propósito del grosor de cobre de doble cara.

Cuarto: constante dieléctrica. Mejorar la constante dieléctrica puede reducir la impedancia, y reducir la constante dieléctrica puede aumentar la impedancia. La constante dieléctrica está controlada principalmente por el material. Diferentes tablas tienen diferentes constantes dieléctricas. Está relacionado con el material de resina utilizado: placa FR4, la constante dieléctrica es 3. 9-4. 5, que aumentará con el aumento de la frecuencia de uso. 3. 9 Se requiere un valor de alta impedancia para obtener una alta transmisión de señal, de modo que pueda haber una constante dieléctrica baja.

Quinto: el espesor de soldadura, la soldadura impresa reducirá la impedancia externa. En general, la soldadura impresa puede reducir 2 ohmios de un solo extremo y 8 ohmios diferenciales. 2 veces el valor de caída de impresión es el doble de tiempo. Cuando se imprime más de 3 veces, el valor de impedancia ya no cambia.
