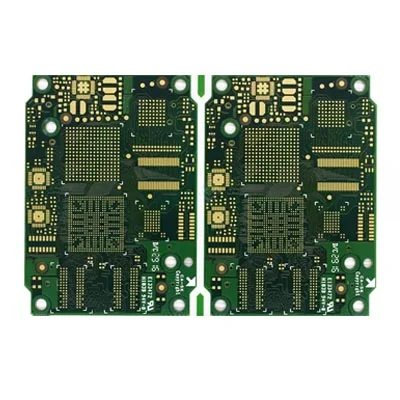

PCB digital automotriz controlado por impedancia HDI de diez capas

¿Por qué PCB necesita impedancia?

ViafUll es uno de los fabricantes y proveedores profesionales de PCB digital automotriz de PCB controlado por HDI de diez capas en China.

1. Verifique la línea de la tabla para considerar la instalación de componentes electrónicos y considere la conductividad después de la inserción. Por lo tanto, cuanto menor sea la impedancia, mejor será la resistencia.

2. Las placas de circuito de PCB deben pasar por revestimiento de cobre, lata de electroplatación, soldadura de conexión y otros enlaces de producción de procesos. Los materiales utilizados en estos enlaces deben garantizar una baja resistividad para garantizar que la impedancia general de la placa de circuito pueda cumplir con los requisitos de calidad del producto y garantizar el funcionamiento normal del producto.

3. El recubrimiento de estaño de las placas de circuito PCB es el problema más común en toda la producción de la placa de circuito y es un enlace clave que afecta la impedancia. El mayor defecto de la capa química de placas de estaño es que es fácil de cambiar, y el estaño es pobre, lo que hará que la placa de circuito sea difícil de soldar. La impedancia excesiva conduce a una conductividad deficiente o un rendimiento de rectificación inestable.

4. Habrá varias transmisiones de señal en los conductores en la placa de circuito PCB. Cuando aumenta la velocidad de transmisión, la frecuencia debe aumentar. Si la línea en sí es diferente debido a la corrosión, el grosor de apilamiento, el ancho de la línea, etc., causará cambios en el valor de impedancia. Su señal está distorsionada, lo que resulta en una disminución en el rendimiento de la placa de circuito, por lo que el valor de control debe controlarse dentro de un cierto rango.
