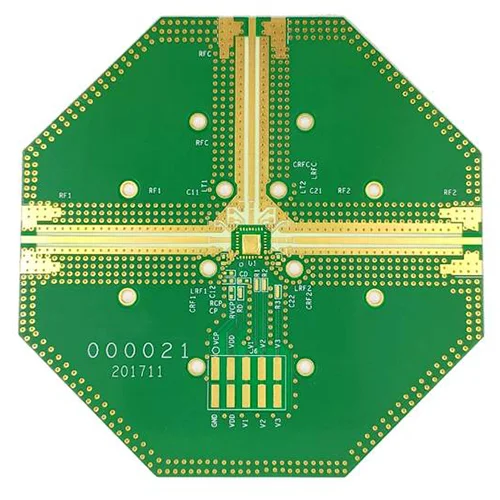

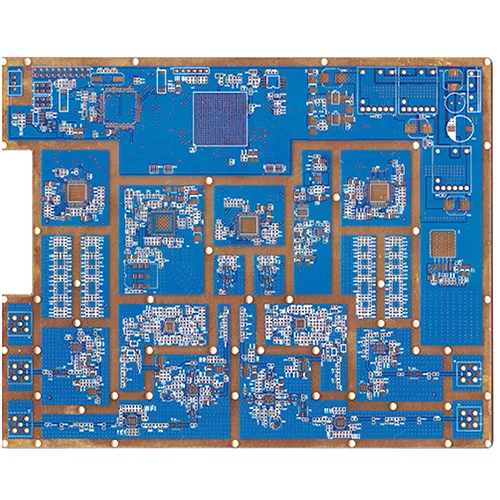

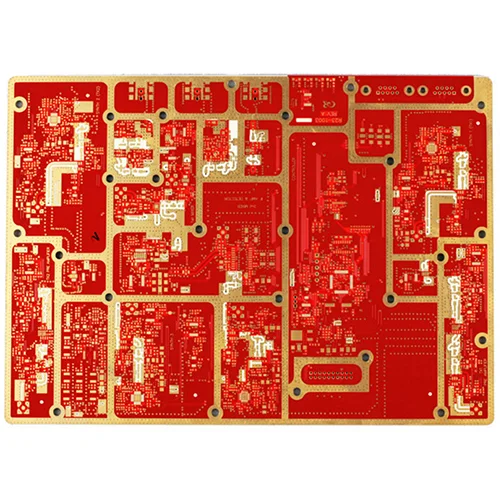

PCB híbrido de alta frecuencia

¿Dónde se utilizan tableros de mezcla de alta frecuencia?

Receptores de satélite, antenas de estación base, transmisión de microondas, teléfonos para automóviles, sistemas de posicionamiento global, comunicaciones por satélite, conectores de equipos de comunicación, receptores, osciladores de señales, redes de electrodomésticos, computadoras de alta velocidad, osciloscopios, instrumentos de prueba de IC, etc., comunicaciones de alta frecuencia. Las comunicaciones de frecuencia intermedia, la transmisión de alta velocidad, la alta confidencialidad, la alta calidad de transmisión, el procesamiento de alta capacidad de almacenamiento y otros campos de comunicación y computadora requieren placas de circuito impreso de microondas de alta frecuencia.

Método de apilamiento de PCB híbrido de alta frecuencia de microondas y características

1. Una estructura de laminación compuesta de profundidad controlable de PCB híbrida de alta frecuencia, la PCB híbrida de alta frecuencia incluye la capa de cobre L1 (hoja de alta frecuencia), capa de cobre L2 (lámina PP), capa de cobre L3 (sustrato de resina epoxi), capa de cobre L4 en secuencia; Las capas de cobre L2, L3, L4 están provistas de ranuras del mismo tamaño en la misma posición; La capa de cobre L4 está dispuesta con material tampón de tres en uno desde el interior hasta el exterior, y las placas de acero y el papel Kraft se apilan desde el exterior hacia el exterior; Las placas de aluminio, las placas de acero y el papel Kraft se apilan en la capa de cobre L1 desde el interior hasta el exterior.

2. Según la primera característica, el material de amortiguación tres en uno es un material de tampón intercalado entre dos capas de película de lanzamiento.

3. Según la primera característica, la estructura laminada de la placa mixta de profundidad controlada de la placa de alta frecuencia de la presente invención se caracteriza en el sentido de que la hoja de alta frecuencia es una hoja de politetrafluoroetileno.

Las características de expansión y contracción de la placa compuesta de PCB híbrida de alta frecuencia son diferentes de las del sustrato de resina epoxi ordinaria, por lo que la deformación y la contracción de la junta son difíciles de controlar, y el método de procesamiento de primero en surcar y luego presionar causará el problema del tablero. El material de búfer de tres en uno se coloca en un lado de la ranura, y el material del búfer se puede llenar en el orificio de la ranura durante la presión para evitar el problema de las abolladuras. La presión del búfer de papel Kraft se coloca en ambos lados del cartón para equilibrar la transferencia de calor de manera uniforme, y la placa de acero se establece para garantizar una conducción de calor uniforme durante el presionamiento, de modo que la presión está plana y el calor y la presión durante el proceso de prensado están equilibrados, para controlar mejor la curvatura y la expansión de la tabla.

Con el rápido desarrollo de la tecnología de comunicación 5G, se presentan requisitos de mayor frecuencia para equipos de comunicación. Hay muchos PCB híbridos de alta frecuencia de microondas en el mercado. La tecnología de fabricación de estos PCB híbridos de alta frecuencia de microondas también presenta requisitos más altos. Nos hemos especializado en el procesamiento de IPCB durante más de 10 años y podemos proporcionar servicios de fabricación de PCB híbrido de múltiples capas. Tenemos todo el equipo requerido para todo el proceso de producción de PCB híbrido de múltiples capas, cumpla con el sistema de gestión estándar internacional ISO9001-2000 y hemos aprobado la certificación del sistema IATF16949 e ISO 14001. Sus productos han aprobado la certificación UL y cumplen con los estándares IPC-A-600G e IPC-6012A. Podemos proporcionar muestras de PCB híbridas de alta frecuencia de alta calidad, alta estabilidad y alta adaptabilidad y servicios de lotes de alta adaptación.
