El radar de onda milimétrica utiliza principalmente PCB de radar 24 g y 77 g de PCB de radar. PCB de radar de onda milímetro se utiliza principalmente para la conducción inteligente de IA automotriz no tripulada. PCB de radar de onda milímetro tiene amplias perspectivas de aplicación. En la actualidad, el mercado prefiere usar Rogers RO3003G2+ITEQ IT180 para producir masa de 77 GHz Millimeter Wave PCB
Una característica común del diseño de PCB de radar es la necesidad de materiales de PCB de radar de pérdida ultra baja para reducir las pérdidas de circuito y aumentar la radiación de la antena. Los materiales de PCB de radar son componentes clave en el diseño del sensor de radar. Elegir el material de PCB de radar de radar correcto puede garantizar la estabilidad y consistencia de los sensores de radar de onda milimétrica.
El radar de onda milímetro es la tecnología central para que los ADA mejoren la seguridad y la conveniencia. Aplicaciones objetivo del radar MMWave:
Reversión de frenado automático de emergencia (R-AAB)
Asistencia de tráfico cruzado delantero/trasero (FCTA/RCTA)
Asistencia de estacionamiento (PA)
Detección de punto ciego (BSD)
Radar de imágenes en cascada (IMR)
Frenado automático de emergencia (AEB)
Control de crucero adaptativo (ACC)
Asistencia de cambio de carril (LCA)
Percepción de radar 360 °

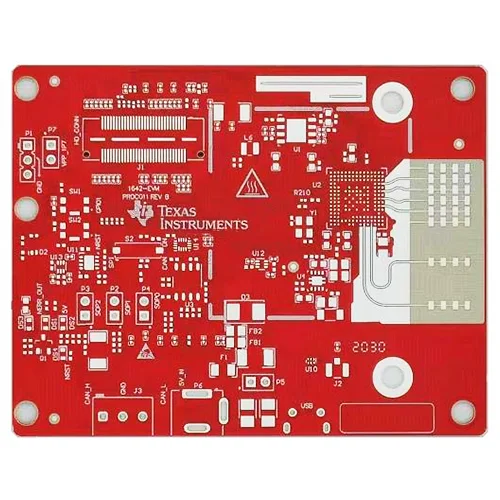

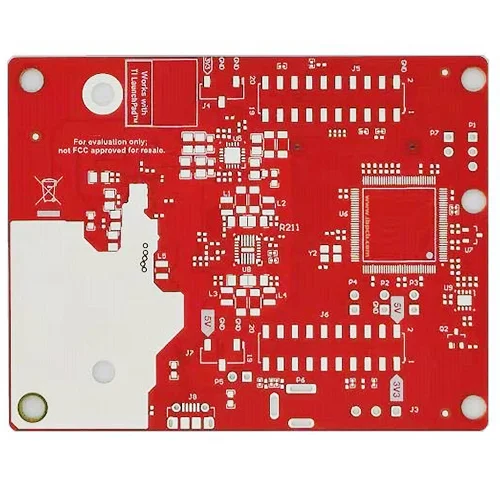

Nombre: | Placa de circuito PCB de radar de onda milimétrica |
Junta: | Rogers RO3003+370hr |
Constante dieléctrica: | Material de alta frecuencia constante dieléctrica 3. 0 |
Grosor dieléctrico: | 5mil (0. 127 mm) |
Número de capas: | 6l |
Espesor del tablero: | 1. 2 mm |
Grosor de cobre: | 1 oz para capas internas y externas |
A través del agujero: | Agujero de tapón de resina |
Proceso de superficie: | Deposición de plata química |
Conductividad térmica: | 0. 69W/m. k |
Pérdida: | 0. 001 |
