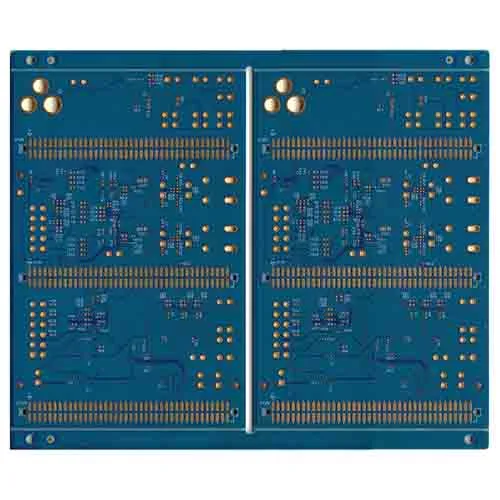

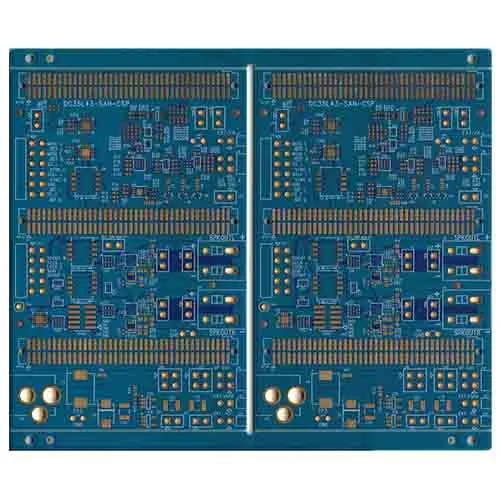

PCB de segundo orden de doce capas

Criterios para una buena apilamiento de PCB de 12 capas:

ViaFULL es un fabricante y proveedor de PCB de segundo orden de doce capas en China.

A. Se prefieren los planos de tierra porque pueden enrutar señales en una configuración de microstrip.

B. Una PCB de 12 capas basada en un plano de tierra tiene baja impedancia de tierra y bajo ruido.

C. Las capas intermedias entre capas sirven como enrutamiento para señales de alta velocidad. Las capas de señal deben apilarse de cerca entre sí incluso en planos adyacentes.

D. Debe colocar capas de plano y capas de señal en capas adyacentes.

E. Los aviones grandes y los aviones eléctricos están bien acoplados.

Nuestro equipo de diseño experto se centra en los siguientes puntos al seleccionar una pila de 12 capas:

Las capas de señal siempre deben estar adyacentes a los planos

Los planos eléctricos se pueden usar como rutas de retorno para señales

Las capas de señal deben estar estrechamente acopladas a sus planos adyacentes

Determinar la parte de retorno de la señal
